ChargeMaster Plus 24/60-3
Sie müssen sich hier anmelden, bevor Sie Produkte kaufen können.
exkl. MwSt. zzgl. Versandkosten

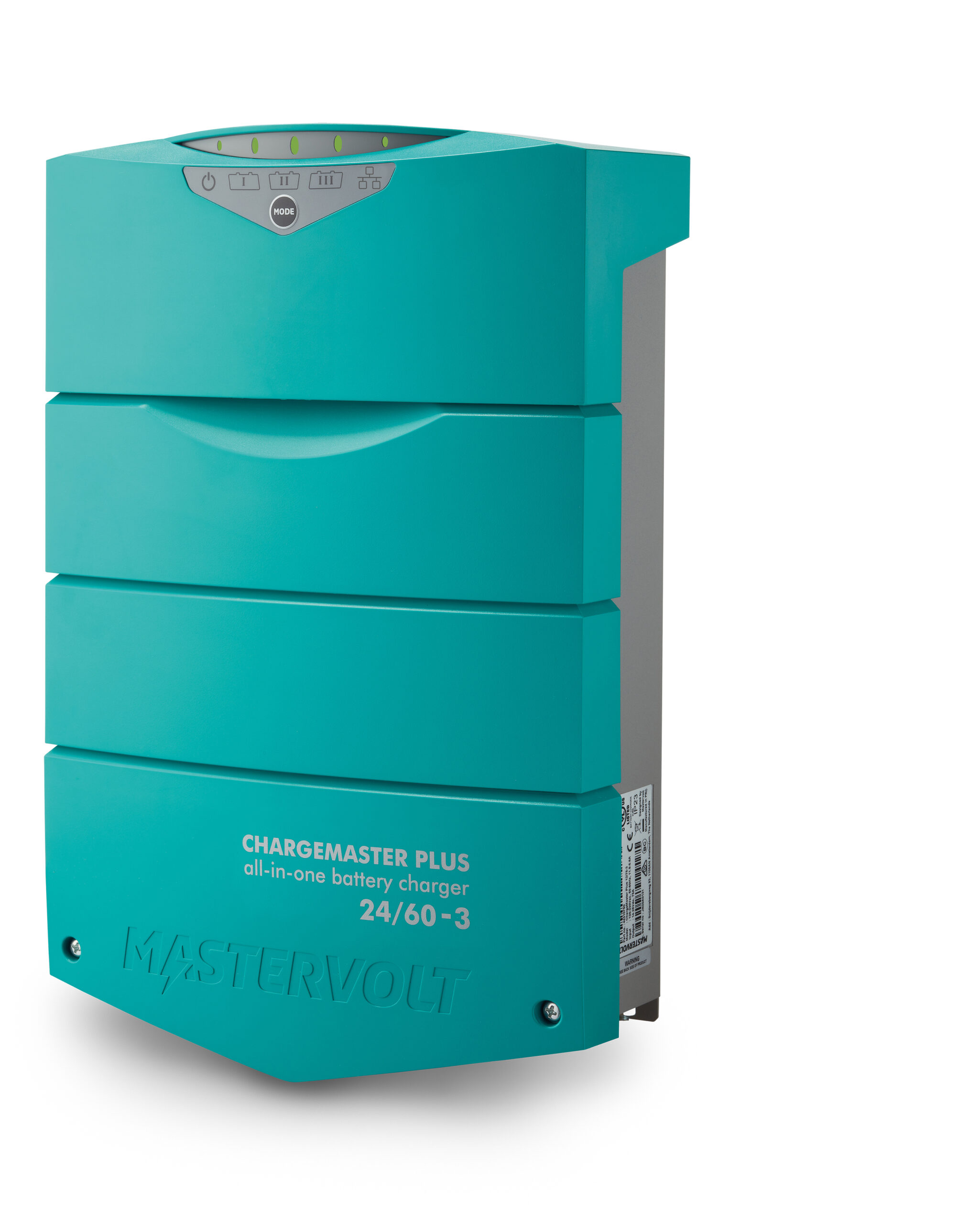

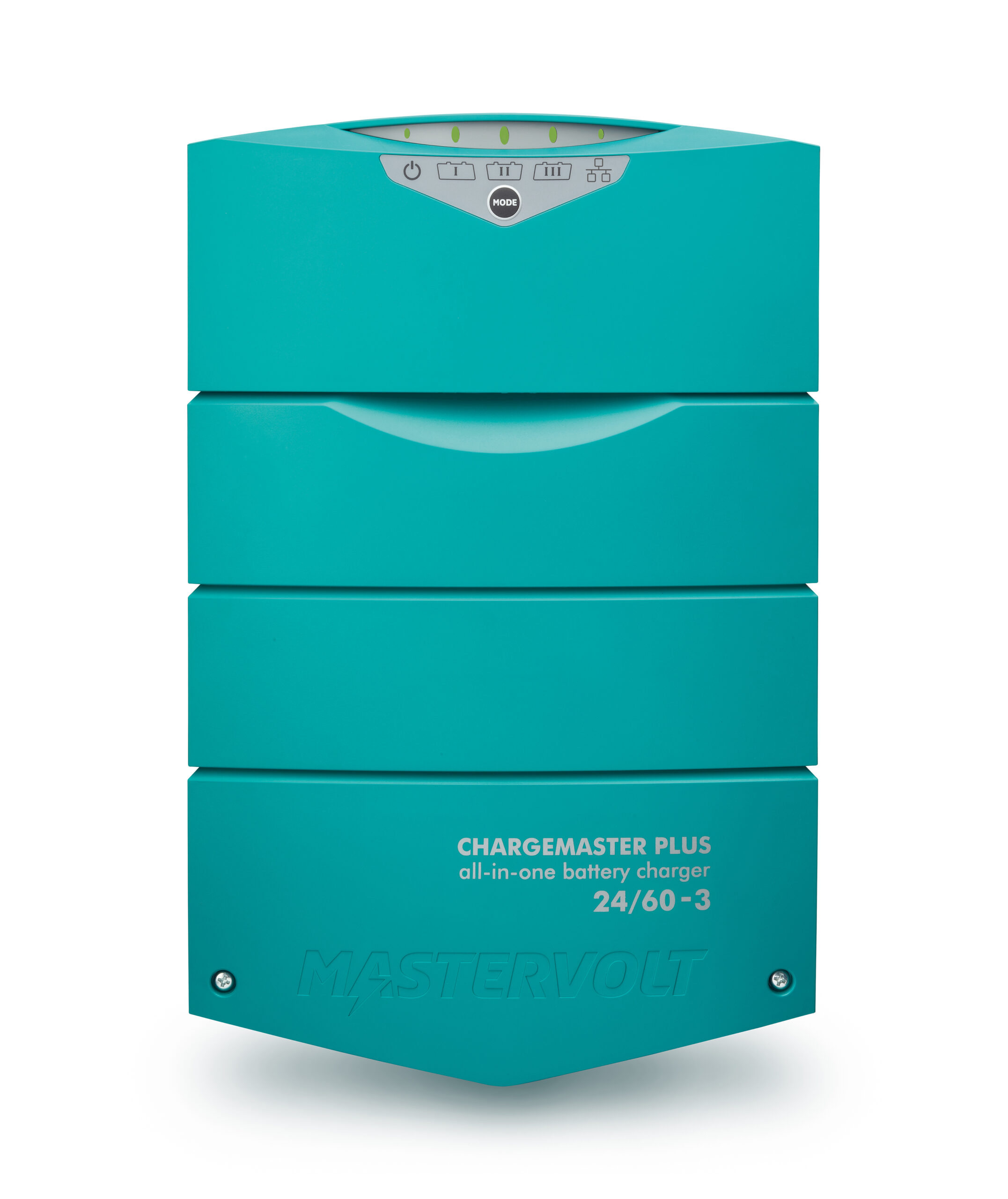

ChargeMaster Plus 24/60-3 – Intelligentes 3-Ausgang-Batterieladegerät für 24-V-Systeme
Der ChargeMaster Plus 24/60-3 ist ein innovatives Batterieladegerät, das mehrere Funktionen in einem kompakten Gerät vereint. Es ersetzt zusätzliche Ladegeräte, Trenndioden und Spannungssensorrelais (VSR) – ideal für moderne Energiesysteme auf Booten, in Fahrzeugen oder mobilen Anwendungen. Dank seiner hohen Effizienz und Vielseitigkeit lässt sich praktisch jede Kombination aus zwei oder drei Batterien sicher und schnell laden – weltweit.
Optimale Ladetechnologie mit Battery’s Best Friend
Die integrierte “Battery’s Best-Friend”-Architektur sorgt für eine intelligente und schonende Ladung verschiedenster Batterietypen (Lithium-Ionen, AGM, Gel). Über die bewährte 3-Stufen+-Ladekennlinie wird ein schneller und sicherer Ladevorgang gewährleistet. Weitere Highlights:
-
Revival-Modus: Reaktiviert selbst tiefentladene Batterien.
-
Multi-Spannung (nur 24-V-Modelle): Lädt auch eine 12-V-Starterbatterie im 24-V-System – ohne zusätzliche Komponenten.
-
Priority Charge: Erkennt automatisch die schwächste Batterie und priorisiert deren Ladung.
-
Smart Input: Ermöglicht das gleichzeitige Laden von drei Batterien über eine Lichtmaschine.
Zuverlässiges Laden unter härtesten Bedingungen
Der ChargeMaster Plus wurde für extreme Einsatzumgebungen entwickelt und widersteht großen Spannungsschwankungen sowie hohen Temperaturen bis 60 °C. Er ist weltweit einsetzbar – ob auf See oder an Land – und erfüllt internationale Standards wie CE, ABYC, UL, SAE, CEC/DOE und RCM/C-Tick.
Einfache Installation & klare Statusanzeige

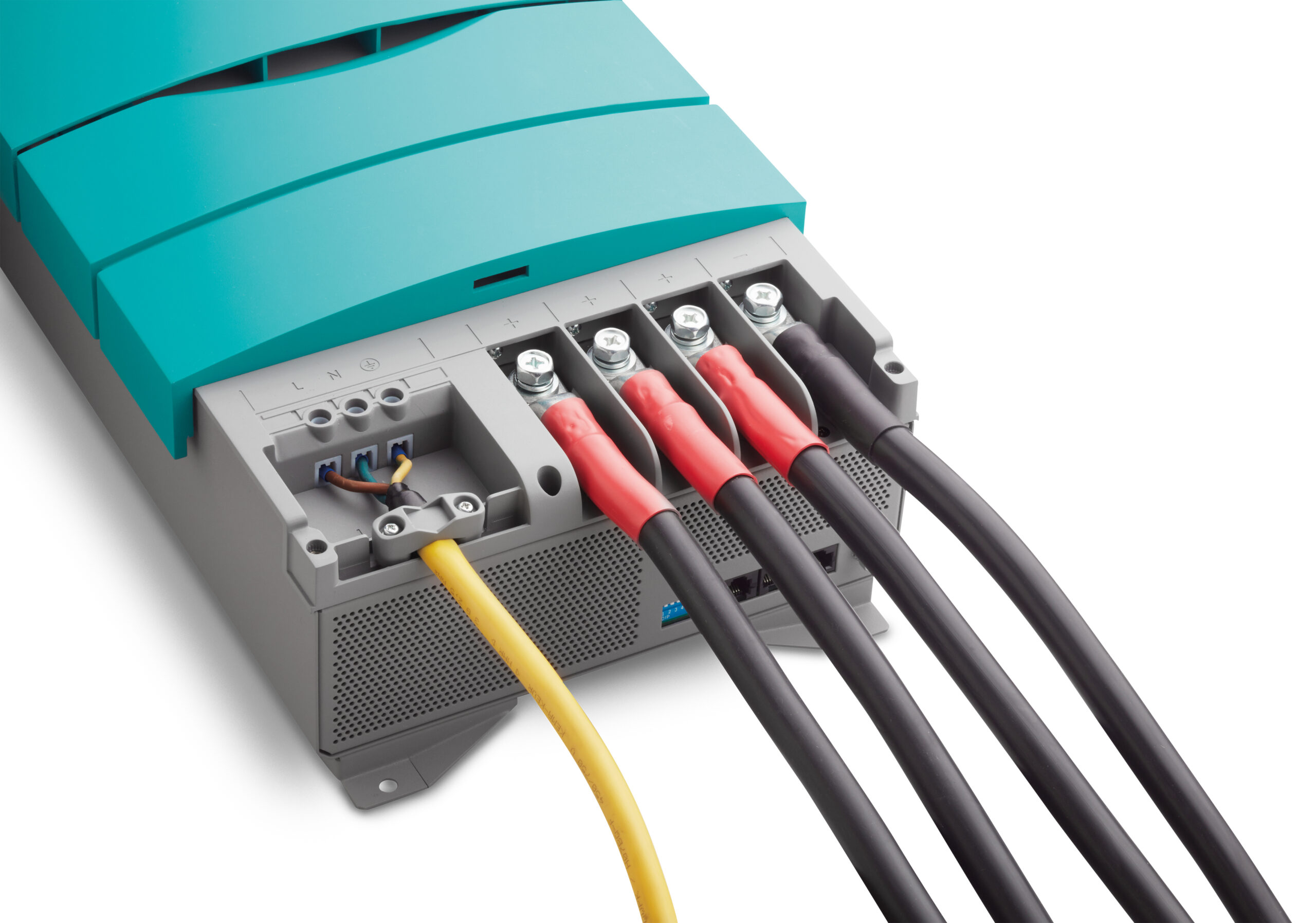

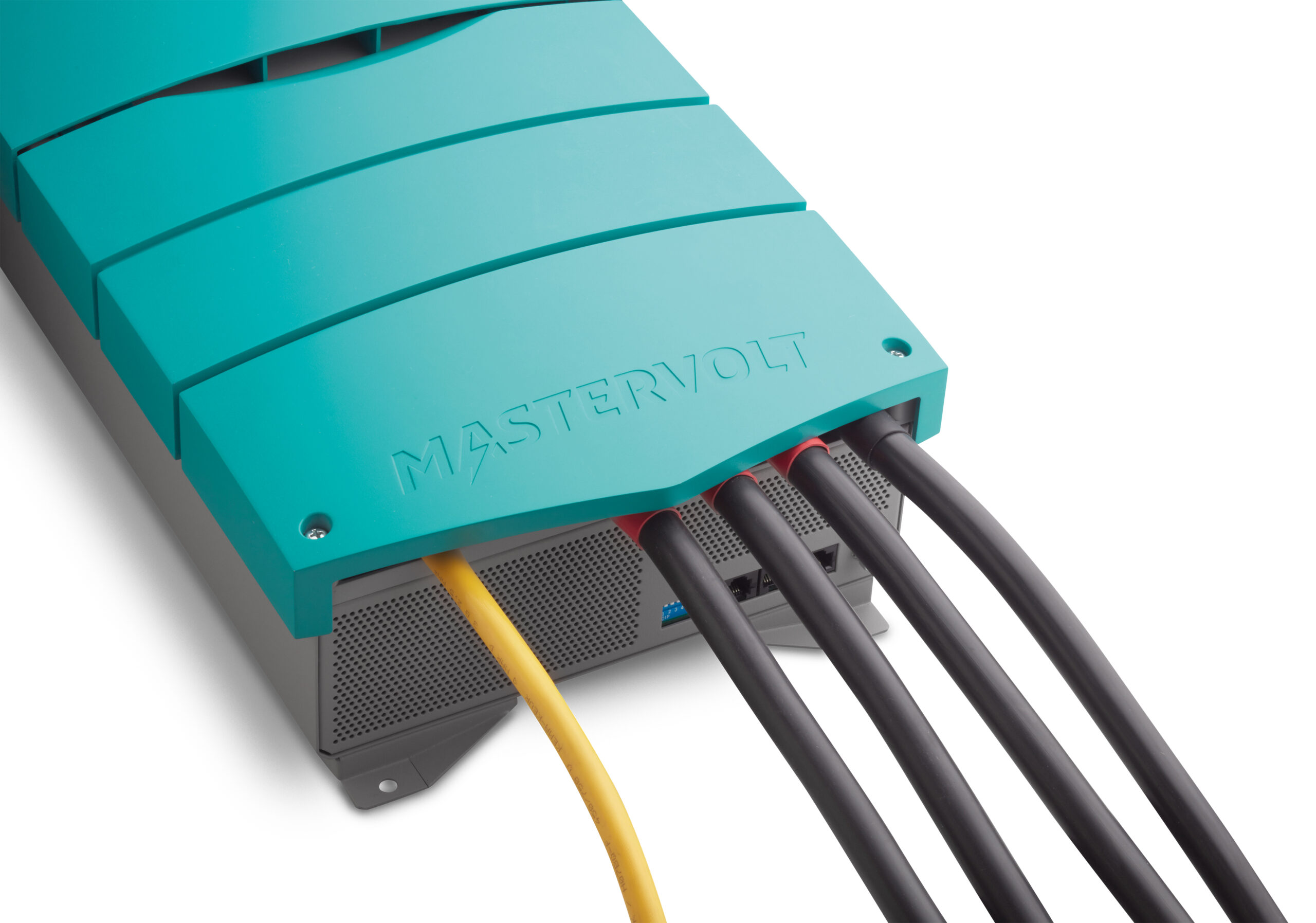

Ein integriertes Voltage-Sensing-Relais (VSR) sowie ergonomische Anschlüsse machen die Installation unkompliziert und effizient. Der Ladezustand aller Ausgänge wird visuell klar dargestellt – so behalten Sie stets den Überblick über Ihre Energieversorgung.
Vollständige Systemintegration durch moderne Schnittstellen

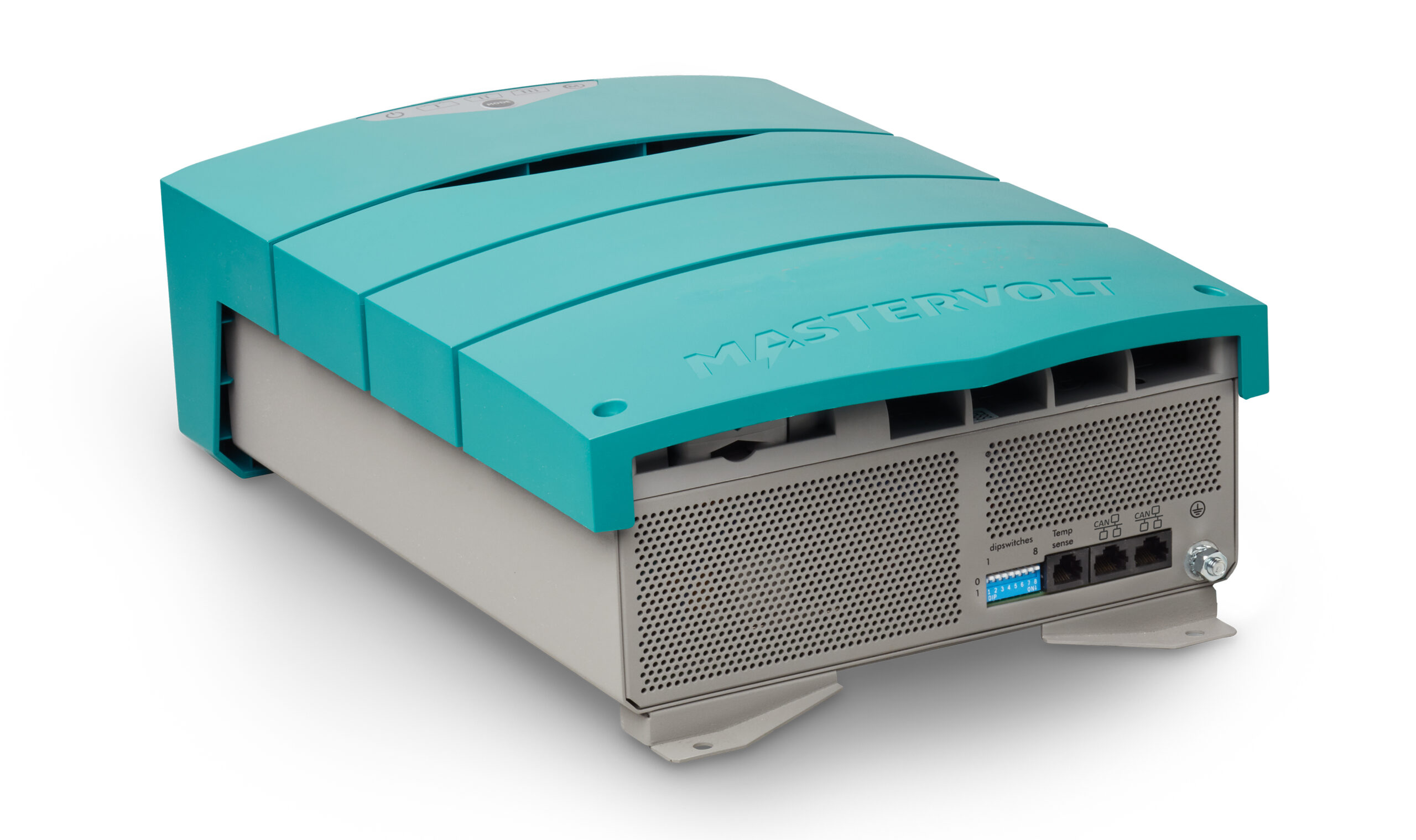

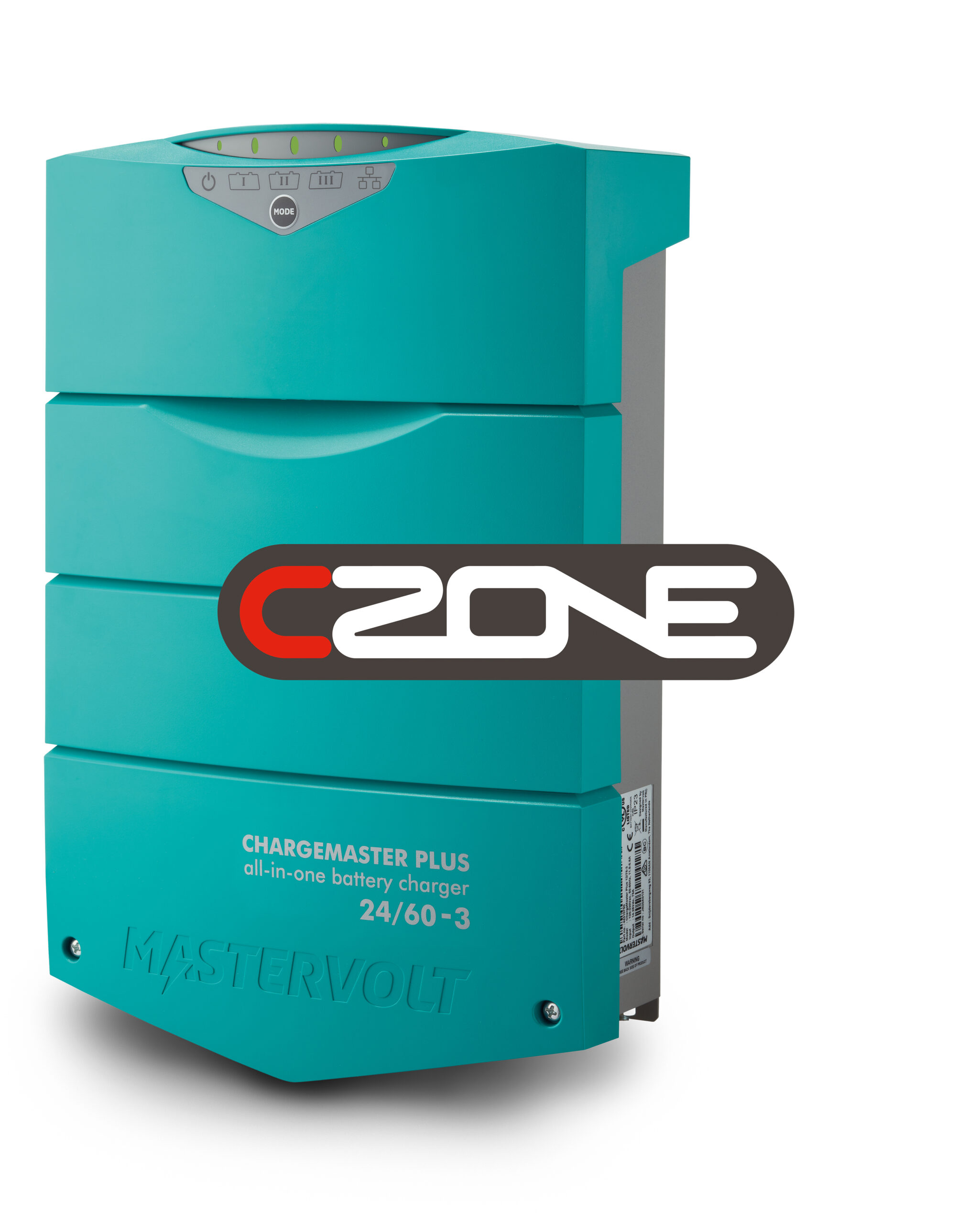

Die Unterstützung von CZone®, MasterBus® und NMEA 2000® erlaubt eine einfache Integration in komplexe elektrische Systeme. Zusätzlich sind über Schnittstellen auch CANopen, ModBus oder LinBus möglich – perfekt für professionelle Energie- und Steuerungssysteme.
Der ChargeMaster Plus kann sowohl über MasterBus als auch mit einer CZone-Konfigurationsdatei konfiguriert werden – ganz ohne separate Schnittstellenmodule.
Technische Highlights auf einen Blick
-
Universelles 24V-Ladegerät mit zwei Ausgängen, einem Ein-/Ausgang, VSR und Strombegrenzer
-
Kompatibel mit Lithium-, AGM- und Gel-Batterien
-
Ideal für kleine und große Batteriebänke
-
Lädt mehrere Batterien gleichzeitig – auch während der Fahrt
-
20 % mehr Ausgangsleistung bei 14,4 V
-
Bis zu 80 % Ladeleistung bei Umgebungstemperaturen von 60 °C
-
Betrieb bei 80–275 V AC und 35–70 Hz
-
Kompakt, robust und schnell installiert
Allgemeine Spezifikationen
| Kommunikation & Bedienung | ||
| Kommunikationsschnittstellen | MasterBus, CZone, NMEA | |
| Allgemeine Spezifikationen | ||
| Ausgangs-Nennspannung | 24 V | |
| Max. Ausgangsstrom primärer Ausgang | 60 A | |
| Smart In-/Output Ausgangsspannung | 12 oder 24 V | |
| Smart In-/Output Ausgangsstrom | 5-10 A bei 12 V; 5-20 A bei 24 V (einstellbar) | |
| Smart In-/Output Eingangsstrom | max. 20 A bei 24 V | |
| Ladestrom insgesamt | 60 A bei 28,8 V | |
| Max. Wechselstrom (230 V / 120 V) | 10,2 A / 20,4 A | |
| Anzahl der Batterieausgänge | 3 (max.) | |
| Batteriekapazität | 200-500 Ah | |
| Eingangs-Nennspannung | 120/230 V (80-275 V) 50/60 Hz | |
| AC-Anschluss | Schraubklemmen, für bis zu 6 mm² geeignet | |
| Versorgung Ihres Systems ohne Batterie | ja | |
| Galvanische Trennung | ja | |
| Display/Anzeige | LED-Display | |
| Abmessungen, HxBxT | 384 x 250 x 127 mm 15,1 x 9,8 x 5,0 inch |
|
| Gewicht | 5,9 kg 13,0 lb |
|
| Zertifizierung | CE, ABYC, UL1236, SAE J1171, ISO 8846, CEC/DOE, RCM/C-Tick, RMRS, RRR | |
| Technische Spezifikationen | ||
| Ladekennlinie | IUoUo, automatisch / 3-stufig+ für Gel/AGM/Lithium Ion/Traktion/Spiralzellen | |

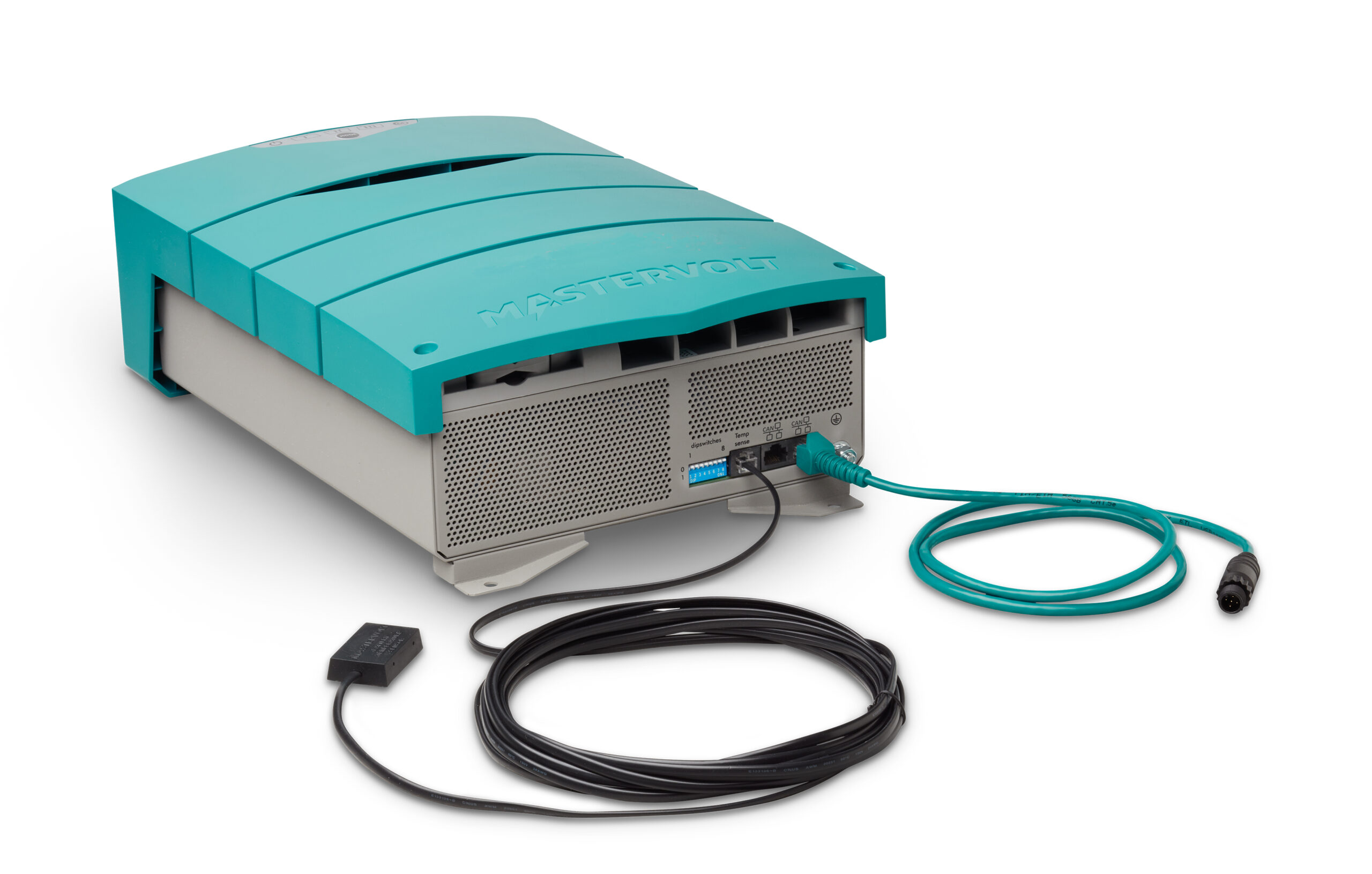

| Temperaturausgleich | -60 mV/°C / -76 mV/°F; Temperatursensor enthalten | |
| Gleichstrom-Spannungsausgleich | durch automatische Kompensation oder MasterShunt | |
| Gleichstromverbrauch | < 2 mA (MasterBus aus) | |
| Current Control-Funktion | ja, über MasterBus ja, über MasterBus oder CZone | |
| Leistungsfaktor-Regulierung | > 0,98 | |
| Temperaturbereich (Umgebungstemp.) | -25 °C bis 80 °C, Absenkung < 0 °C und > 40 |
|
| Kühlung | Variolüfter | |
| Schutzgrad | IP23, vertikale Montage | |
| Schutzvorrichtungen | Übertemperatur, Überlast, Kurzschluss, hohe/niedrige Batteriespannung, Zündschutz | |
| MasterBus-Kompatibilität | ja | |
| Charger Status Interface (Alarmkontakt) | ja, bei Verwendung eines Potenzialfreier Kontakt (Art.-Nr. 77030500) | |
